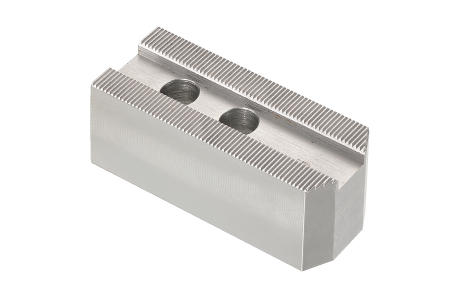

WZ-S06 標準油壓生爪
型號 :
WZ-S06
尺 寸 圖
規 格 表
鋸齒狀節距 1.5mm×60° 材質: 中碳鋼 S50C
單位:mm
單位:mm
|
型號 |
L |
W |
H |
A |
P1 |
P2 |
B |
螺孔 |
重量 |
|
WZ-S06H36 |
73 |
31 |
36 |
12 |
15 |
20 |
14 |
M10 |
1.5 |
|
WZ-S06H50 |
50 |
2 |
|||||||
|
WZ-S06H60 |
60 |
2.6 |
|||||||
|
WZ-S06H70 |
70 |
3 |
|||||||
|
WZ-S06H80 |
80 |
3.4 |
|||||||
|
WZ-S06H90 |
90 |
3.8 |
|||||||
|
WZ-S06H100 |
100 |
4.2 |
|||||||
|
WZ-S06H120 |
120 |
5.0 |
註1:標準油壓生爪有120˚ 90˚ 60˚ 可供選擇。 註2:訂購填寫方式 例:6”120˚ * H36→WZ-S06H36-120*組數
