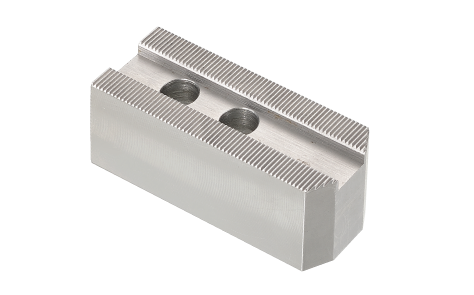

WZ-S12B 標準油壓生爪
型號 :
WZ-S12B
尺 寸 圖
規 格 表
(溝寬21 m/m)
鋸齒狀節距 1.5mm×60° 材質: 中碳鋼 S50C
單位:mm
鋸齒狀節距 1.5mm×60° 材質: 中碳鋼 S50C
單位:mm
|
型號 |
L |
W |
H |
A |
P1 |
P2 |
B |
螺孔 |
重量 |
|
WZ-S12BH50 |
129 |
50 |
50 |
21 |
39 |
30 |
22 |
M16 |
6.2 |
|
WZ-S12BH60 |
60 |
7.5 |
|||||||
|
WZ-S12BH70 |
70 |
8.7 |
|||||||
|
WZ-S12BH80 |
80 |
10 |
|||||||
|
WZ-S12BH90 |
90 |
11.2 |
|||||||
|
WZ-S12BH100 |
100 |
12.5 |
註1:訂購填寫方式 例:12”120˚ * H50→WZ-S12BH50-120*組數
