WZ-S12A 標準油壓生爪
型號 :
WZ-S12A

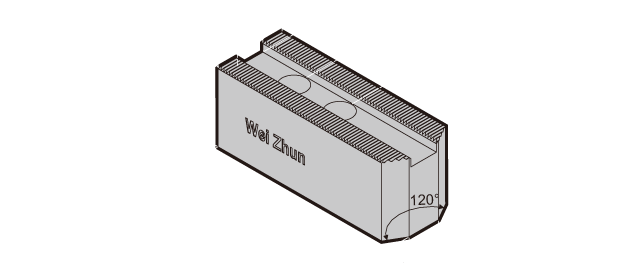

尺 寸 圖
規 格 表
(溝寬18 m/m)
鋸齒狀節距 1.5mm×60° 材質: 中碳鋼 S50C
單位:mm
鋸齒狀節距 1.5mm×60° 材質: 中碳鋼 S50C
單位:mm
|
型號 |
L |
W |
H |
A |
P1 |
P2 |
B |
螺孔 |
重量 |
|
WZ-S12AH50 |
129 |
50 |
50 |
18 |
39 |
30 |
22 |
M14 |
6.5 |
|
WZ-S12AH60 |
60 |
7.8 |
|||||||
|
WZ-S12AH70 |
70 |
9.1 |
|||||||
|
WZ-S12AH80 |
80 |
10.5 |
|||||||
|
WZ-S12AH100 |
100 |
12.9 |
註1:訂購填寫方式 例:12”120˚ * H50→WZ-S12AH50-120*組數
