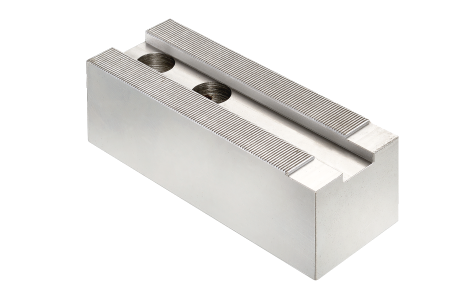

WZ-S15 標準油壓生爪
尺 寸 圖
規 格 表
單位:mm
|
型號 |
L |
W |
H |
A |
P1 |
P2 |
X |
Z |
螺孔 |
重量 |
|
WZ-S15H62-A22 |
165 |
62 |
62 |
22 |
37 |
43 |
18.5 |
2 |
M20 |
12.8 |
|
WZ-S15H100-A22 |
100 |
20 |
||||||||
|
WZ-S15H120-A22 |
120 |
25.0 |
||||||||
|
WZ-S15H150-A22 |
150 |
30 |
||||||||
|
WZ-T15H62-A22 |
165 |
62 |
62 |
22 |
21 |
43 |
18.5 |
2 |
M20 |
12.8 |
|
WZ-S15H62-A25.5 |
165 |
62 |
62 |
25.5 |
37 |
43 |
18.5 |
2 |
M20 |
12.6 |
|
WZ-S15H100-A25.5 |
165 |
62 |
100 |
25.5 |
37 |
43 |
18.5 |
2 |
M20 |
19.8 |
|
WZ-S15H120-A25.5 |
165 |
62 |
120 |
25.5 |
37 |
43 |
18.5 |
2 |
M20 |
25 |
|
WZ-S15H150-A25.5 |
165 |
62 |
150 |
25.5 |
37 |
43 |
18.5 |
2 |
M20 |
31.0 |
註1:訂購填寫方式 例:15”溝寬22 * H62→WZ-S15H62-A22*組數
