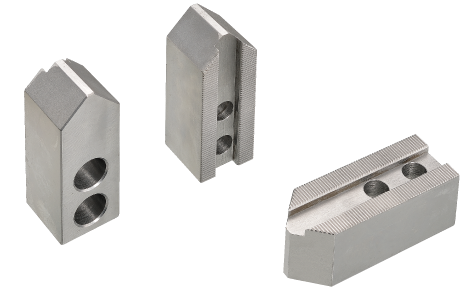

WZ-T08 尖型油壓生爪
型號 :
WZ-T08
尺 寸 圖
規 格 表
鋸齒狀節距 1.5mm×60° 材質: 中碳鋼 S50C
單位:mm
單位:mm
|
型號 |
L |
W |
H |
A |
P1 |
P2 |
B |
螺孔 |
重量 |
|
WZ-T08H38 |
95 |
35 |
38 |
14 |
14 |
25 |
5 |
M12 |
2.5 |
|
WZ-T08H50 |
50 |
3.2 |
|||||||
|
WZ-T08H60 |
60 |
3.8 |
|||||||
|
WZ-T08H70 |
70 |
4.4 |
|||||||
|
WZ-T08H80 |
80 |
5.1 |
|||||||
|
WZ-T08H90 |
90 |
5.8 |
|||||||
|
WZ-T08H100 |
100 |
6.4 |
註1:尖型油壓生爪有120˚ 90˚ 60˚ 可供選擇。 註2:訂購填寫方式 例:8”90˚ * H38→WZ-T08H38-90*組數
